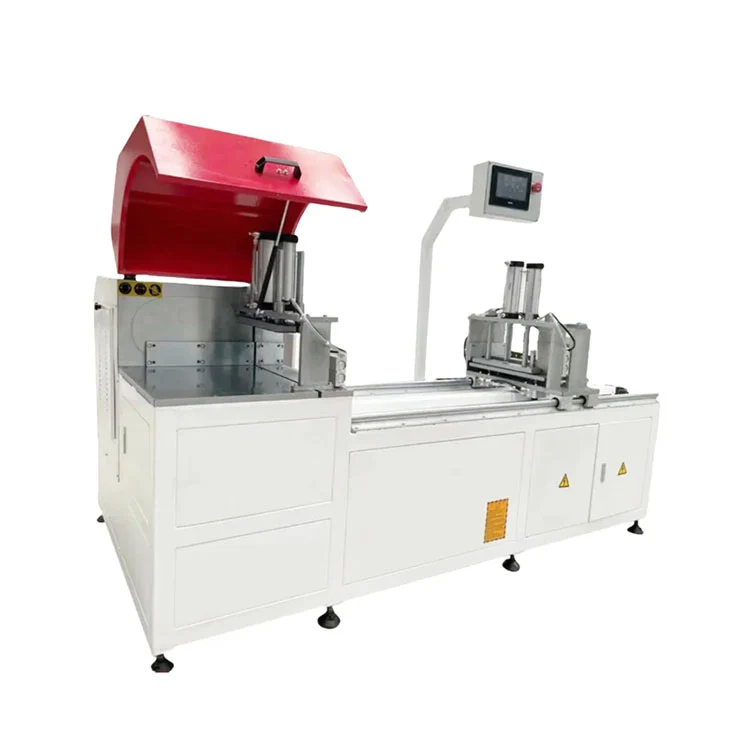

Chonaic Ciorclán CNC le haghaidh Próifílí Alúmanam Tionscail

Sonraíochtaí Teicniúla

Conas a Oibríonn an Sábha

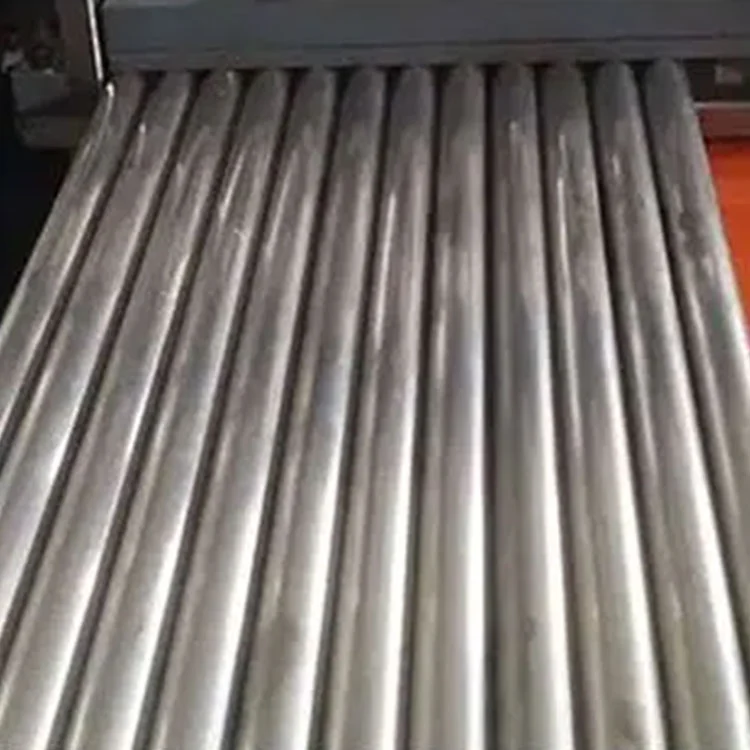

Tá anChonaic Ciorclán CNC le haghaidh Próifílí Alúmanam Tionscailoibríonn sé le hais bheathaithe servo-tiomáinte a shuíonn an phróifíl faoin lann chonaic de réir an fhad a iontráladh ar an scáileán tadhaill. Luchtaíonn an t-oibreoir an t-easbhrúite alúmanaim ar an tábla sorcóir ionchuir, roghnaíonn sé an clár gearrtha ón gcuimhne nó cuireann sé toisí nua isteach, agus tosaíonn sé an timthriall. Gabhann teanntáin aeroibrithe ó threoracha ingearacha agus cothrománacha chun an phróifíl a choinneáil i gcoinne na stadanna tagartha. Téann an ceann chonaic, atá feistithe le sorcóir taise-leachtach gás, síos tríd an ábhar le ráta beatha rialaithe chun gearradh cearnach gan burr a tháirgeadh. Fuaraíonn spraeála sreabhach gearrtha atomized an lann agus an píosa oibre le linn an ghearrtha. Tar éis don lann tarraingt siar, scaoileann na teanntáin agus cuireann an servo feed an próifíl ar aghaidh go dtí an chéad suíomh gearrtha eile. Gearrtar an chumraíocht chaighdeánach ag 90° agus ±45°. Leis an modúl uillinn CNC roghnach, rothlaíonn an ceann chonaic go dtí aon uillinn idir 22.5 ° agus 157.5 ° faoi rialú cláir.

Príomh-Chomhpháirteanna

• Ais fothaithe Servo:Tiomáineann mótar servo AC an scriú liathróid X-ais le haghaidh suíomh próifíle. Tá cruinneas suite ±0.05 mm, agus caoinfhulaingt gearrtha arís laistigh de ± 0.1 mm. Láimhseálann taistil beatha caighdeánach faid gearrtha ó 350 mm go 6500 mm.

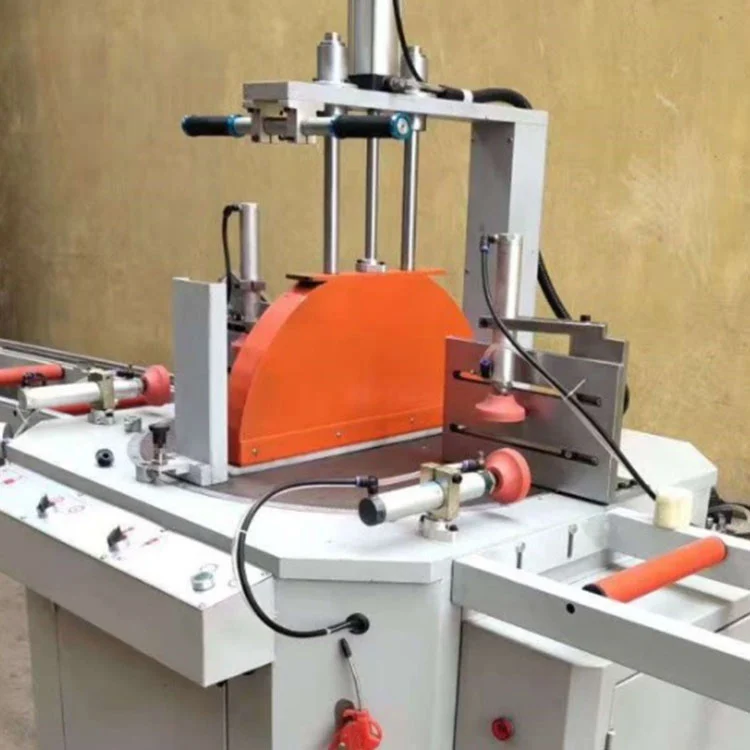

• Chonaic tionól ceann:Tiomáineann mótar 5.5 kW nó 7.5 kW lann chonaic ciorclach chomhdhúile tungstain ag 2800 rpm. Rialaíonn an sorcóir taise-leachtach gáis an ráta beatha ingearach chun tiús an ábhair agus an luchtú lann a mheaitseáil.
• Córas clampála aeroibrithe:Coinníonn teanntáin ingearacha agus cothrománacha dé le gialla bog an phróifíl i gcoinne an chlaí cúil agus an tábla. Tá fórsa clampála inchoigeartaithe tríd an rialtóir brú aeir atá socraithe idir 0.5 agus 0.8 MPa.
• Rialaitheoir CNC agus scáileán tadhaill:Láimhseálann PLC allmhairithe atá péireáilte le scáileán tadhaill iltheanga 10-orlach stóráil clár, ionchur fad, roghnú uillinne, agus rialú timthriall. Tacaítear le nascacht USB agus líonra le haghaidh aistriú clár.

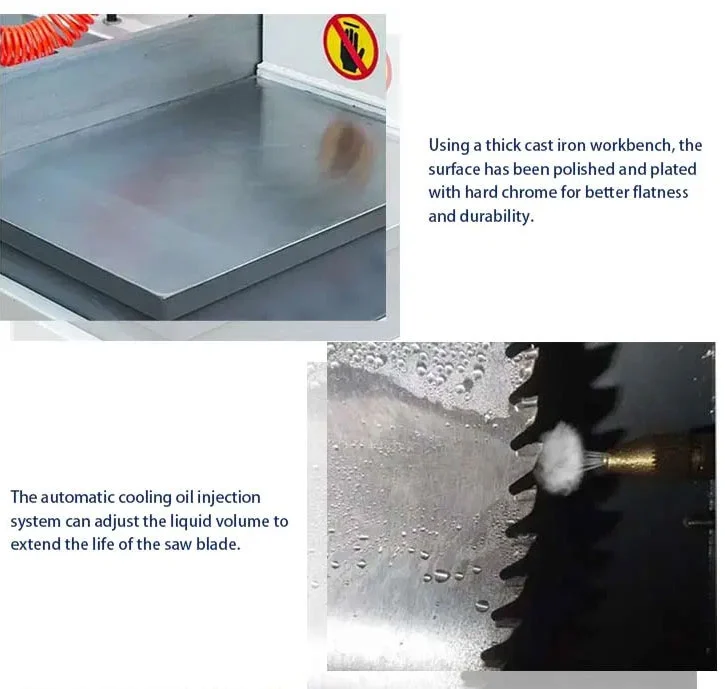

• Córas lubrication fuaraithe:Cuireann córas sreabhán gearrtha atomized uathoibríoch ceo bealaí i bhfeidhm ar an lann agus ar an gcrios gearrtha. Laghdaíonn sé seo cuimilte, leathnaíonn sé saol na lann, agus cabhraíonn sé le dromchla gearrtha glan a tháirgeadh.
• Imfhálú sábháilteachta:Clúdaíonn garda lann atá faoi iamh go hiomlán an limistéar gearrtha. Stopann cnaipe stad éigeandála agus braiteoir cosanta imbhuailte an meaisín má aimsítear constaic i gcosán an lann.

Chonaic Ciorclán CNC le haghaidh Próifílí Alúmanam Tionscail Accessories Caighdeánach

1. Córas rialaithe beathú servo CNC + scáileán tadhaill iltheanga 10-orlach
2. lann chonaic ciorclach chomhdhúile tungstain allmhairithe le haghaidh alúmanam
3. Gearradh taise-leachtach gáis cóimeáil ceann
4. Gléas clampála uathoibríoch dé-aeroibrithe le gialla bog frith-scratch
5. Córas cúrsaíochta lubrication fuaraithe uathoibríoch
6. Clúdach cosanta lann sábháilteachta iomlán faoi iamh
7. Píblíne bailithe deannaigh sliseanna alúmanaim
8. Cnaipe stad éigeandála, braiteoir cosanta imbhuailte
9. Lámhleabhar oibríochta agus cothabhála Béarla iomlán, foireann uirlisí páirteanna breise

Chonaic Ciorclán CNC le haghaidh Próifílí Alúmanam Tionscail Modúil Uasghrádaithe Roghnacha

1. Struchtúr gearrtha eireaball nialasach (eireaball iarmharach ≤5mm, úsáid ard ábhair)
2. Líne iompair sorcóir luchtaithe agus díluchtaithe uathoibríoch le haghaidh próifílí 6m ar fhad
3. Modúl gearrtha uillinn treallach CNC (22.5 ° - - 157.5 °)
4. Bailitheoir deannaigh stórála sliseanna cumas mór
5. Modúl ciandiagnóis ar líne & staitisticí sonraí IoT
6. Bundle daingneán clampála sioncrónach ilphíosa
7. Taisteal beathaithe leathnaithe saincheaptha suas le 12000mm

Scóip Iarratais

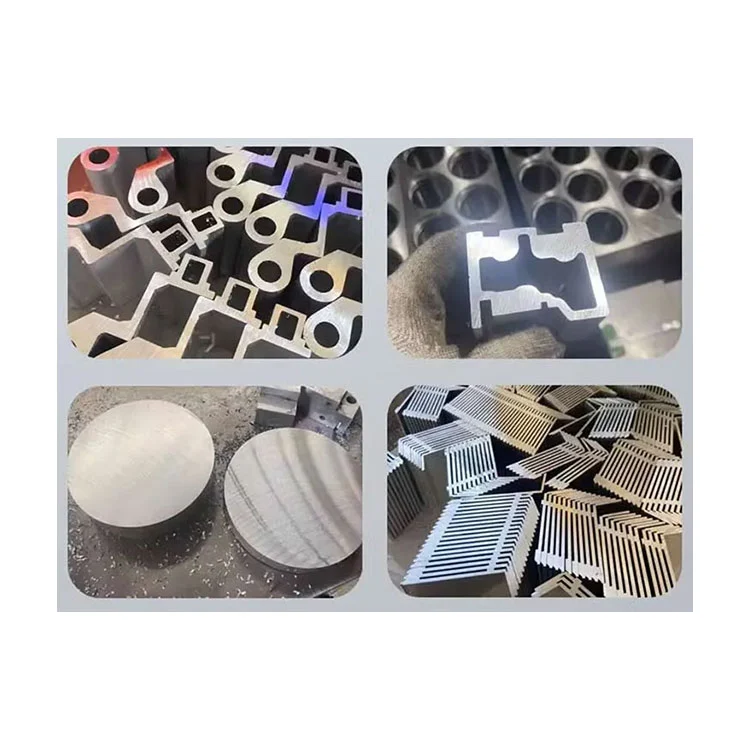

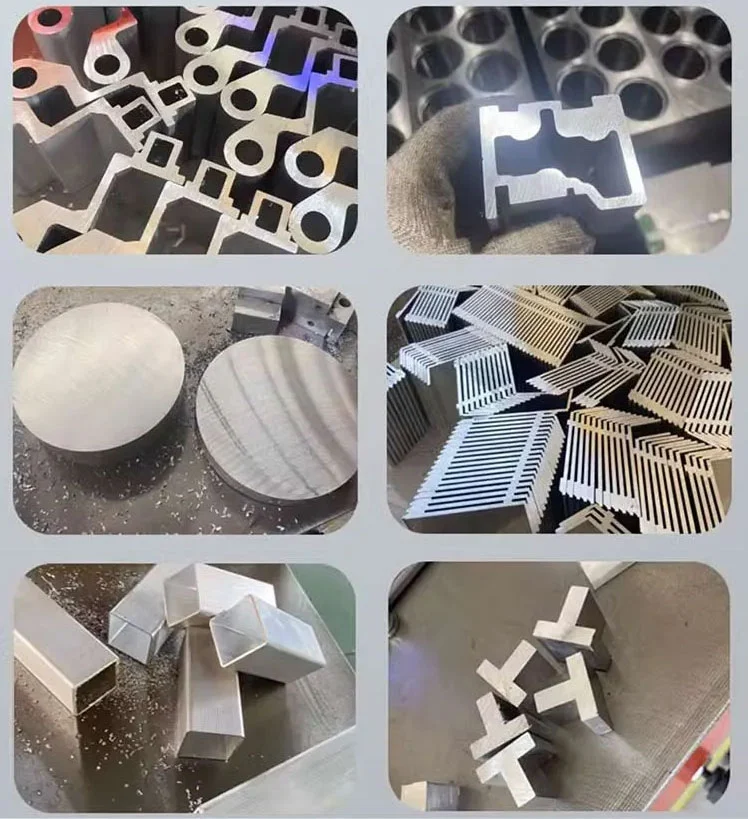

Tá anChonaic Ciorclán CNC le haghaidh Próifílí Alúmanam Tionscaila úsáidtear i dtimpeallachtaí táirgthe ina ndéantar easbhrúiteáin alúmanaim a ghearradh go fad sula ndéantar tuilleadh meaisínithe nó cóimeála. I measc na n-úsáidí tipiciúla tá próifílí fráma gearrtha d'fhuinneoga agus doirse, muiliúin agus trasnáin imbhalla, baill struchtúracha alúmanam tionsclaíocha, ráillí gléasta painéil ghréine, agus próifílí maisiúcháin ailtireachta. Is féidir leis an chonaic próiseáil a dhéanamh ar ailt alúmanaim soladacha agus log, próifílí briseadh teirmeacha, agus easbhrúiteáin chopair éadroma nó PVC laistigh dá chumas trasghearrtha. Leis an modúl uillinne roghnach treallach, táirgeann sé freisin ciorruithe dronuilleacha le haghaidh frámaí binne, fuinneoga trapezoidal, agus tionóil ailtireachta iltaobhacha.

Ár Seirbhís

1. Barántas bliana ar a laghad ón dáta coimisiúnaithe.
2. Comhairliúchán saor in aisce roimh, le linn, agus tar éis an díola.
3. Pleanáil tionscadail agus dearadh intí saor in aisce,.
4. Debugging trealaimh saor in aisce go dtí go n-oibreoidh na feidhmeanna go léir mar a shonraítear.
5. Comhordú saor in aisce ar shocruithe loingseoireachta fad-achair.
6. Oiliúint maidir le cothabháil agus oibriú trealaimh saor in aisce,.
7. Baránta iomlán bliana agus seirbhís cothabhála feadh an tsaoil.
