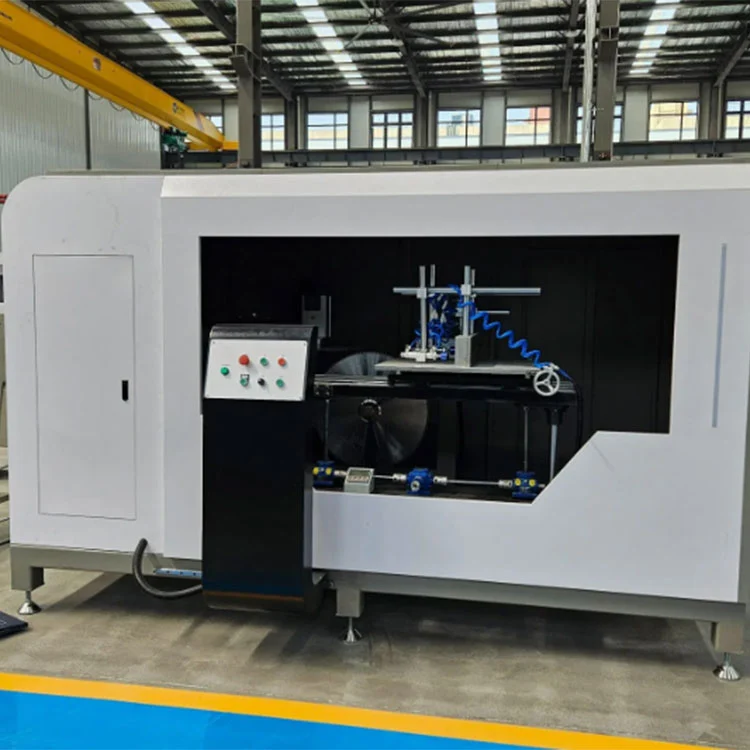

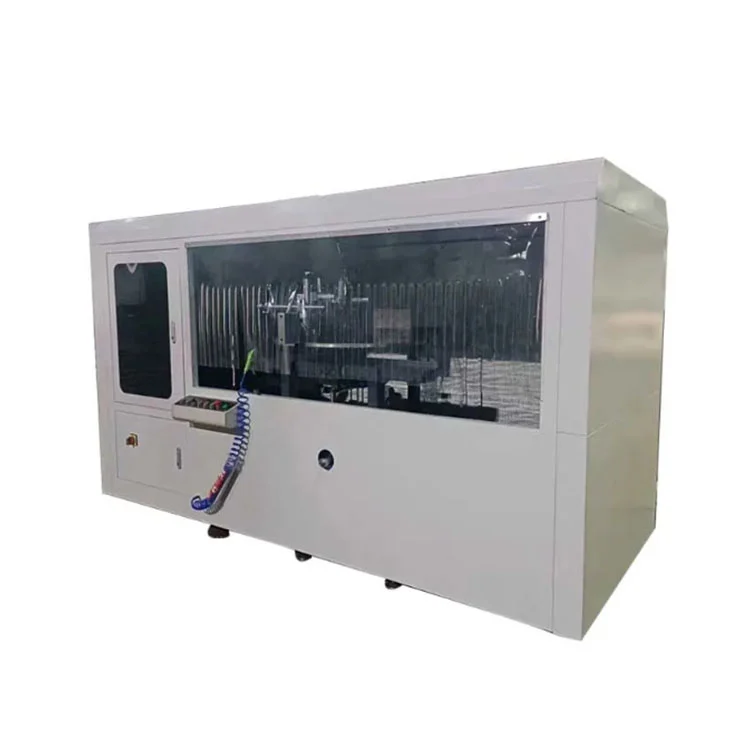

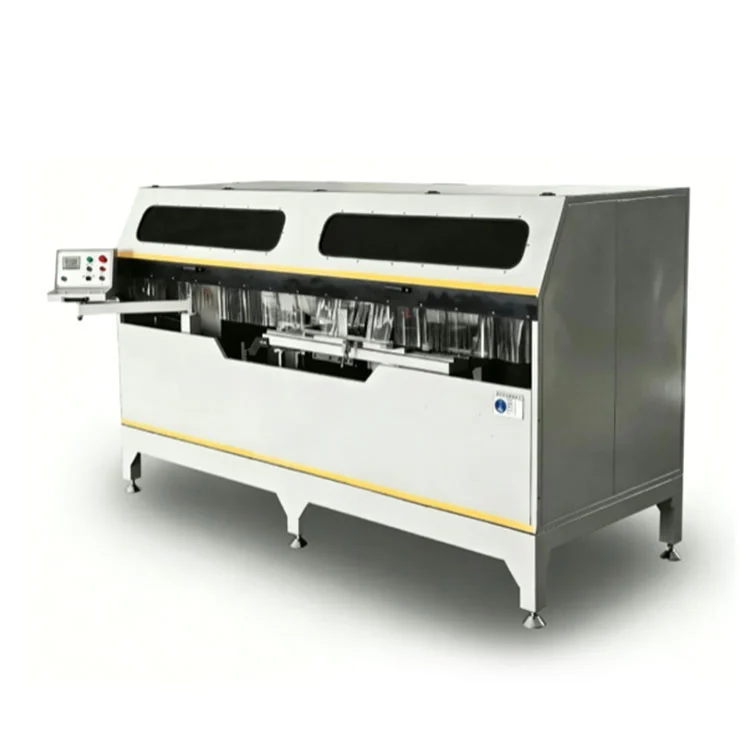

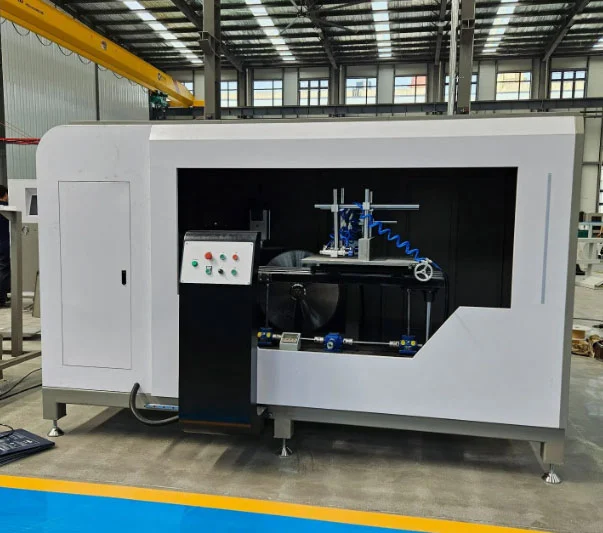

Sábha Éarála Balla Cuirtín Trom Dualgas

Tá an sábh beála CNC dé-lann seo tógtha chun notches, grooves, agus uillinneacha cumaisc a ghearradh i bpróifílí imbhalla alúmanaim, mullions, transoms, agus easbhrúiteáin ailtireachta. Tiomáineann dhá mhótar 2.2 kW péire lanna chonaic chomhdhúile Φ550 mm ag 2800 rpm, agus luasann gach lann ±45° faoi rialú léite digiteach. Cuireann córas beathaithe hidrea-aeir an lann socraithe chun cinn ar luas inchoigeartaithe 0–3 m/nóiméad, agus déanann teanntáin aeroibrithe an saothar a dhaingniú ó threoracha ingearacha agus cothrománacha. Déantar an fráma cruach táthaithe agus iarann ​​teilgthe faoi chóireáil aosaithe creathadh chun cobhsaíocht a choinneáil faoi ualaí gearrtha leanúnacha.

Sábha Éarála Balla Cuirtín Trom Dualgas

Gnéithe

Fráma Meaisín

Tá anSábha Éarála Balla Cuirtín Trom DualgasTá struchtúr cruach táthaithe le ballaí tiubh agus bhíoma iarann ​​teilgthe tógtha aige. Tá an tionól creathadh-aois roimh meaisínithe, próiseas atá beartaithe chun faoiseamh a strus inmheánach agus laghdú ar an dóchúlacht go dífhoirmiúchán le himeacht ama. Cuidíonn an chobhsaíocht mar thoradh air faoi ualaí gearrtha a choimeád ar bun céimseata notch comhsheasmhach le linn ritheann táirgthe sínte.

Lanna Saw Dual

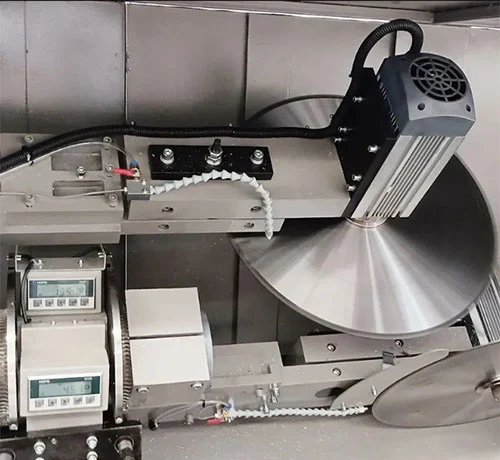

Soláthraíonn dhá lanna Φ550 mm le tip chomhdhúile, gach ceann díobh tiomáinte ag mótar 2.2 kW ag 2800 rpm, an gníomh gearrtha. Is féidir an dá lann a shocrú chun luascadh ±45°, rud a fhágann gur féidir barráil agus ciorruithe uillinne cumaisc a dhéanamh ar phróifílí imbhalla gan uirlisiú a athrú. Roghnaítear trastomhas an lann agus céimseata fiacail le haghaidh gearradh alúmanaim, agus é mar aidhm aige bailchríoch gan burr a bhaint amach nach dteastaíonn snasta tánaisteach de ghnáth.

Rialú Taispeána Digiteach

Taispeánann léamh digiteach ar scála maighnéadach an uillinn gearrtha agus airde an chláir oibre i bhfíor-am. Sonraítear cruinneas suite ag ±0.1 mm. Socraíonn an t-oibreoir an uillinn atá ag teastáil ag baint úsáide as an taispeáint dhigiteach, agus déantar suíomhanna an lann a choigeartú dá réir sin, ag soláthar tagartha do shuiteálacha in-athdhéanta ar fud na mbaisceanna táirgthe.

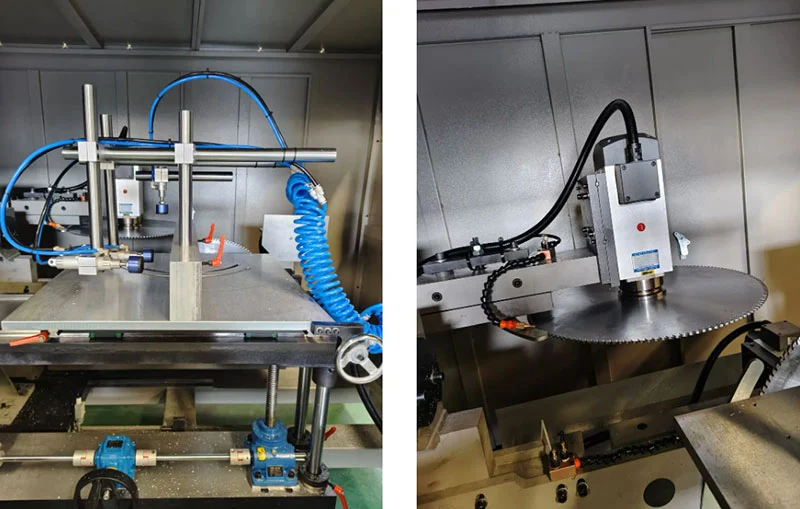

Clampáil Aeroibrithe

Coinníonn daingneáin aeroibrithe ingearacha agus cothrománacha, a chuirtear ar fáil le brú aeir 0.5–0.8 MPa, an phróifíl alúmanaim le linn na timthriall gearrtha. Déantar an fórsa clampála a dháileadh chun an píosa oibre a dhaingniú gan an dromchla a mharcáil. Déantar clampáil agus scaoileadh a rialú trí sheicheamh timthriall an mheaisín.

Beathú Hidrea-Aeroibrithe

Úsáideann an beathú lann córas hidrea-aeir a bhfuil raon luais inchoigeartaithe 0–3 m/nóiméad aige. Cuidíonn an ráta beatha rialaithe le dífhoirmiú próifíle agus ceangailteach lann a sheachaint, go háirithe nuair a bhíonn easbhrúiteáin imbhalla trasghearrtha níos tiús nó níos mó á ghearradh.

Sábháilteacht agus Cosaint Comhshaoil

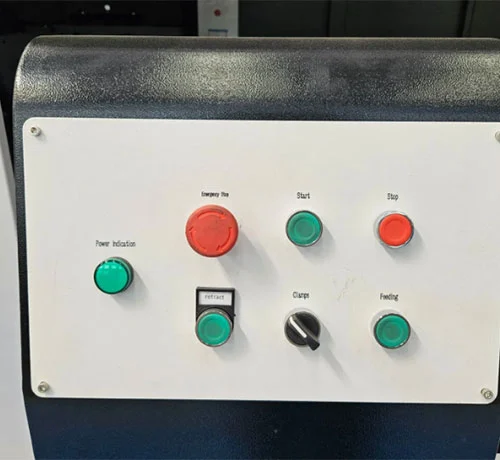

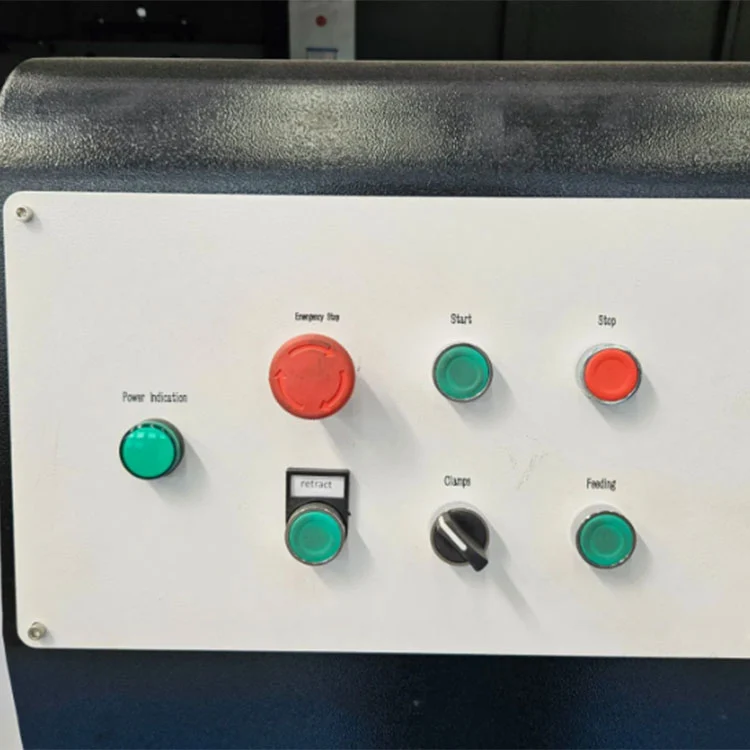

Tá imfhálú sábháilteachta lánchlúdach le painéil trédhearcacha timpeall ar an gcrios gearrtha. Áirítear cnaipe stad éigeandála, cosaint ró-ualaithe, agus braiteoirí frith-imbhuailte. Laghdaíonn córas fuaraithe ceo ionsuite teas agus deannach a ghearradh, an limistéar oibre láithreach a choinneáil níos glaine agus freastal ar riachtanais chaighdeánacha sábháilteachta ceardlainne.

Conas a Oibríonn sé

1. Cuireann an t-oibreoir an próifíl alúmanaim ar an tábla oibre agus gníomhaíonn sé na teanntáin aeroibrithe, a dhaingníonn an saothar ó threoracha ingearacha agus cothrománacha araon.
2. Socraítear an uillinn gearrtha atá ag teastáil ag baint úsáide as an taispeáint dhigiteach scála maighnéadach, agus tá na lanna dé-sábhála suite dá réir laistigh den raon ± 45 °.
3. Cuireann an córas beathaithe hidrea-aeir na lanna sníomh chun cinn isteach sa phróifíl ag ráta rialaithe (0–3 m/nóiméad), gearrann sé notches, grooves, nó uillinneacha cumaisc i bpas amháin.
4. Tacaíonn an córas CNC le hallmhairiú grafach CAD agus le ríomhchlárú grafach, rud a ligeann d’oibreoirí patrúin notch, suíomhanna poll, agus toisí sliotán a shainiú go díreach ó chomhaid dearaidh.
5. Cumasaíonn cumraíocht mótair servo iomlán trí-ais (aiseanna X, Y, Z tiomáinte ag raca agus pinion agus scriúnna liathróid) nascacht trí-ais fíor le haghaidh druileála, grooves muilleoireachta, poill bhabhta, poill speisialta-chruthach, poill eochair, agus cuntair i gceann clampála.
6. Ceadaíonn tábla oibre smeach trí-thaobh roghnach an próifíl a mheaisíniú ar thrí aghaidh gan athshuíomh, feabhas a chur ar éifeachtúlacht próiseála d'easbhrúiteáin alúmanaim casta.
7. Tar éis don timthriall gearrtha a bheith críochnaithe, tarraingíonn na lanna siar, scaoileann na teanntáin, agus baintear an próifíl meaisínithe.

Monaróir & Barántas

Tá Shandong Lebulang Precision Machinery Co., Ltd., ag feidhmiú mar Lebulang Machine, tar éis trealamh próiseála alúmanaim a tháirgeadh ag a mhonarcha Jinan, an tSín ó 1996. AnSábha Éarála Balla Cuirtín Trom Dualgasa sholáthraítear go díreach ón monarcha le deimhniú CE agus ISO. Baineann barántas 12 mhí leis an bpríomhstruchtúr. Tá tacaíocht theicniúil iargúlta, físeáin oiliúna oibríochta, agus lámhleabhar Béarla san áireamh. Is féidir oiliúint agus coimisiúnú ar an láthair a shocrú ar chostas breise. Déantar páirteanna breise cosúil le lanna chonaic, rónta aeroibrithe, agus comhpháirteanna treorach a stocáil le haghaidh seolta.

CCanna

C1: Cad é an méid próifíl uasta is féidir leis an meaisín seo a phróiseáil?

A: Láimhseálann an múnla caighdeánach próifílí suas le 300 × 250 mm le doimhneacht gearrtha uasta de 175 mm. Tá cumraíochtaí saincheaptha le haghaidh codanna níos mó suas le 350 × 300 mm ar fáil ach iad a iarraidh.

C2: An féidir leis uillinneacha seachas ±45° a ghearradh?

A: Tacaíonn an múnla caighdeánach le gearradh uillinn treallach laistigh de ± 45 ° ar an dá thaobh. Síneann leagan roghnach CNC an raon go ± 90 ° le haghaidh céimseataí próifíl níos casta.

C3: Cad é an cruinneas próiseála?

A: Sonraítear cruinneas suite ag ± 0.1 mm, agus cruinneas suite athuair de ± 0.05 mm faoi choinníollacha oibriúcháin comhsheasmhacha.

C4: An soláthraíonn tú seirbhís iar-díola agus oiliúint?

A: Cuirtear oiliúint oibríochta ar líne saor in aisce agus tacaíocht theicniúil iargúlta ar fáil. Is féidir oiliúint agus suiteáil ar an láthair a shocrú ar leithligh. Tá barántas 12 mhí i bhfeidhm, agus tá tacaíocht theicniúil ar fáil ar feadh an tsaoil.

C5: An bhfuil an meaisín oiriúnach le haghaidh táirgeadh mais?

A: Tá an córas gearrtha sioncrónach dé-lann, clampáil aeroibrithe, agus córas beatha rialaithe deartha le haghaidh táirgeadh leanúnach in áiseanna monaraithe imbhalla. Tá cumas táirgthe míosúil ón monarcha thart ar 50 tacair.
