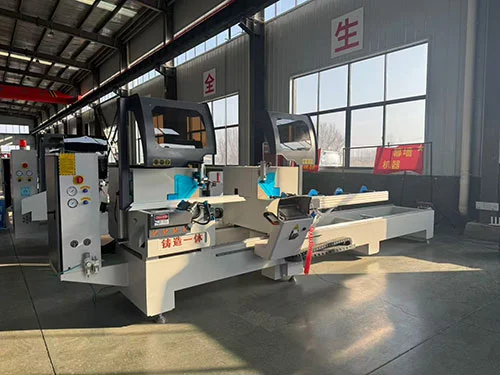

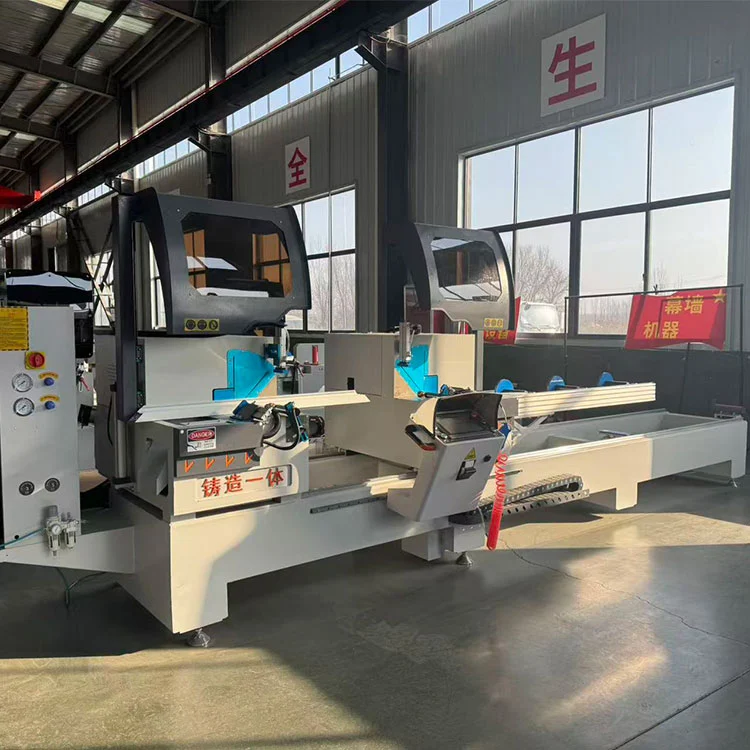

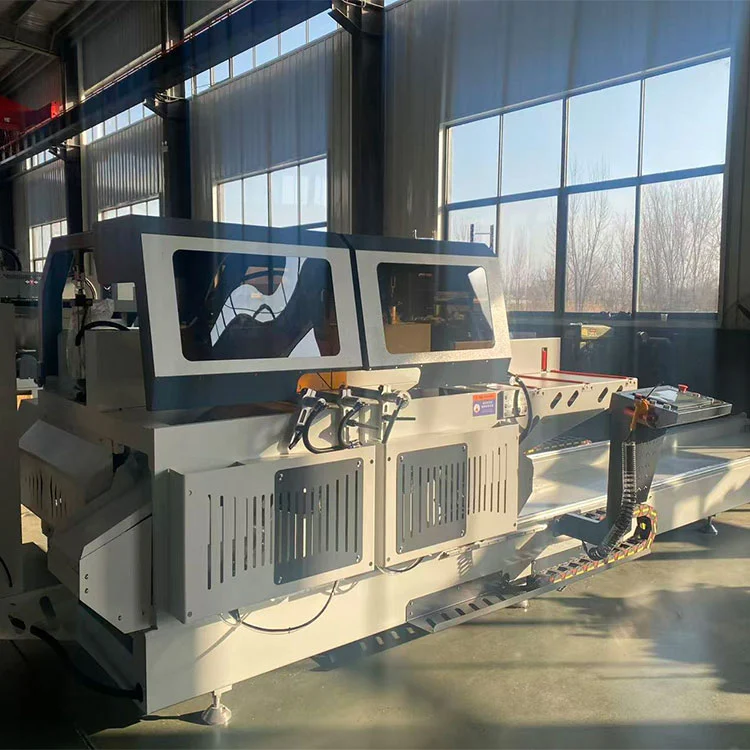

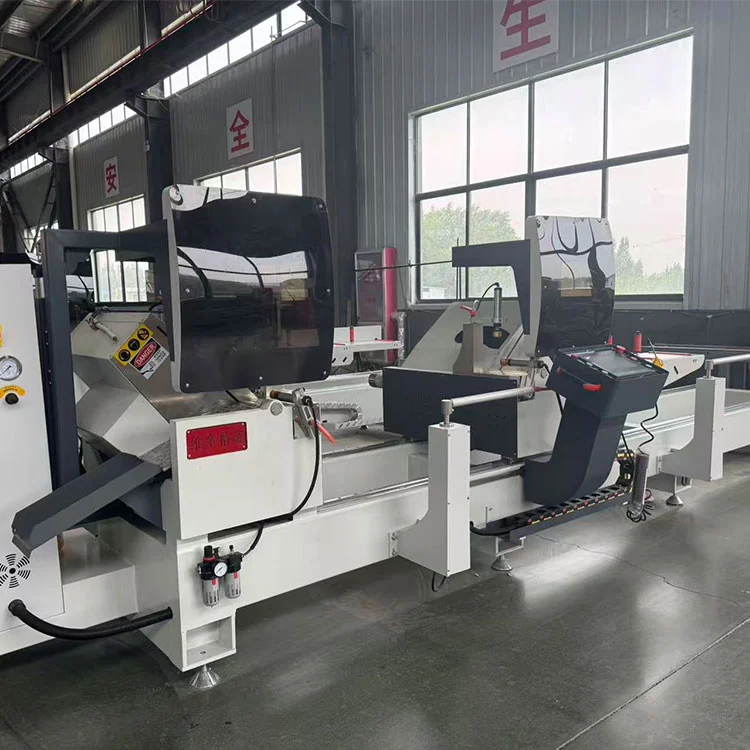

Meaisín Gearradh Próifíl Alúmanam Chonaic Miter Ceann Dúbailte Leath-uathoibríoch

Tá Shandong Lebulang Precision Machinery Co., Ltd., ag feidhmiú faoin mbranda Lebulang Machine, ag monarú trealamh próiseála alúmanam agus PVC ag a mhonarcha Jinan, an tSín ó 1996. Chonaic an miter ceann dúbailte leath-uathoibríoch seo gearradh próifílí alúmanaim d'fhuinneoga, doirse, imbhallaí, agus frámaí tionsclaíocha. Láimhseálann sé próifílí suas le 350 mm ar leithead agus 150 mm ar airde, le huillinneacha gearrtha cothrománach ó 45 ° go 135 ° agus uillinneacha ingearacha ó 45 ° go 90 °. Tiomáineann dhá mhótar 4 kW na lanna sábhála ag 2800 rpm, agus bogann an ceann ar dheis ar threoracha líneacha le tarchur raca-agus-pinion le haghaidh suíomh faid. Rialaíonn córas CNC lándúnta cúig-ais suíomh na huillinne agus an fad, agus tá an ráta beatha gearrtha inchoigeartaithe gan chéim ó 0 go 3 m/nim.

Paraiméadair Theicniúla

Gnéithe

• Gearradh próifíl mór:Tá anMeaisín Gearradh Próifíl Alúmanam Chonaic Miter Ceann Dúbailte Leath-uathoibríochtá sé deartha le haghaidh gearradh uillinn cumaisc déthoiseach ar phróifílí móra alúmanaim. Láimhseálann sé leithead suas le 350 mm agus airde suas le 150 mm, ag clúdach imbhalla caighdeánach agus méideanna easbhrúite tionsclaíochta.
• Córas CNC lán-dúnta cúig-ais:Tá suíomh uillinne agus fad á rialú ag córas CNC cúig-ais le haiseolas lúb dúnta. Coinníonn sé seo lamháltas uillinn laistigh de ±5′ agus caoinfhulaingt faid athrá laistigh de ± 0.2 mm faoi ghnáthchoinníollacha oibriúcháin.
• Tarchur ceann chonaic shochorraithe:Gluaiseann an ceann gearrtha ceart ar phéire treorach líneach le tiomáint raca-agus-pinion. Tacaíonn an socrú seo leis an dolúbthacht a theastaíonn chun fad cruinn a shuíomh thar an toilleadh gearrtha iomlán 6000 mm.
• Imthacaí maighdeog beachtais:Úsáideann an rothlú ceann chonaic imthacaí sorcóir sorcóireacha thrasnaigh, a sholáthraíonn gluaiseacht uilleach cobhsaí, íseal-fhrithchuimilte. Cuireann an dearadh seo le coigeartú réidh uillinn agus glasáil iontaofa ag an suíomh socraithe.
• Struchtúr lámh rocker feabhsaithe:Tá lann an tsábhála suite ar ghéag rocair threisithe a luascann aníos ón gclár oibre. Táirgeann an chumraíocht seo dromchla gearrtha réidh, glan ar an bpróifíl agus feabhsaíonn sé cobhsaíocht ghearradh iomlán.
• Swing lann faoin mbord:Tá treo beatha an lann ó thíos an tábla oibre, rud a chabhraíonn le lámha an oibreora a choinneáil ar shiúl ón gcrios gearrtha le linn an timthrialla.
• Bealadh agus fuarú comhtháite:Gluaiseann feiste lubrication agus fuaraithe ceo leis an lann chonaic, ag cur sreabhach gearrtha i bhfeidhm go díreach ar na fiacla lann agus an limistéar gearrtha. Cuidíonn sé seo le saol seirbhíse na lann a leathnú agus feabhsaíonn sé cáilíocht gearrtha ar alúmanam.

Conas a Oibríonn sé

Tá anMeaisín Gearradh Próifíl Alúmanam Chonaic Miter Ceann Dúbailte Leath-uathoibríochoibríonn sé leis an oibreoir ag socrú na n-uillinneacha gearrtha cothrománacha agus ingearacha atá ag teastáil, chomh maith leis an fad gearrtha, ar an bpainéal rialaithe CNC. Gluaiseann an ceann gearrtha ceart go huathoibríoch feadh an treoir líneach go dtí an suíomh cláraithe. Cuirtear próifílí alúmanaim ar na táblaí tacaíochta sorcóir agus daingnítear iad le teanntáin aeroibrithe. Is féidir leis an dá cheann a ghearradh go comhuaineach nó go neamhspleách. Le linn an timthrialla gearrtha, luascann na lanna chonaic aníos ón gclár oibre, ag gearradh tríd an bpróifíl le ráta beatha rialaithe idir 0 agus 3 m/nim. Gníomhaíonn an córas lubrication ceo le linn na gearrtha. Tar éis na lanna a tharraingt siar, scaoileann teanntáin agus baintear na píosaí gearrtha. Déanann an córas CNC lúb dúnta cúig-ais monatóireacht agus coigeartú ar an suíomh chun cruinneas a choinneáil ar fud ghearradh baisc.

Príomh-Chomhpháirteanna

• Mótair chonaic (2 × 4 kW):Tá gach ceann gearrtha tiomáinte ag sníomh mótair 4 kW ag 2800 rpm. Déantar an chumhacht a mheaitseáil le trastomhas an lann agus an cumas trasghearrtha gearrtha de 350 × 150 mm.
• Treoir líneach agus raca-agus-pinion:Ritheann an ceann ar dheis shochorraithe ar threoir líneach bheachtais agus é suite ag tiomáint raca agus bioráin. Soláthraíonn an tarchur seo an dolúbthacht agus an cruinneas is gá chun fad a shuíomh thar an leaba 6000 mm.
• Imthacaí sorcóir thrasnaigh:Úsáidtear é ag maighdeog an chinn chonaic le haghaidh coigeartú uilleach. Soláthraíonn na imthacaí seo rigidity ard agus rothlú réidh le backlash íosta.
• Rialaitheoir CNC cúig-ais:Bainistíonn sé na huillinneacha gearrtha cothrománacha agus ingearacha, suíomh fad, agus ráta beathaithe. Úsáideann an córas lúb dúnta aiseolas ó ionchódóirí chun cruinneas suímh a choinneáil.
• Córas lubrication ceo:Tionól nozzle a ghluaiseann leis an lann chonaic, ag seachadadh leacht gearrtha atomized chuig an gcrios gearrtha. Laghdaíonn sé seo teas cuimilte agus cabhraíonn sé le cosc ​​a chur ar tháthú sliseanna alúmanaim ar na fiacla lann.
• Teanntáin aeroibrithe:Coinnigh an próifíl in áit le linn gearrtha. Tá brú clampála inchoigeartaithe tríd an rialtóir aeir.

Feidhmchláir

Tá anMeaisín Gearradh Próifíl Alúmanam Chonaic Miter Ceann Dúbailte Leath-uathoibríocha úsáidtear chun próifílí alúmanaim a ghearradh i dtáirgeadh fuinneoige agus dorais, déantús imbhalla, déantúsaíocht fráma painéil ghréine, agus próiseáil ghinearálta alúmanaim thionsclaíoch. Láimhseálann sé easbhrúiteáin soladacha agus log, próifílí briseadh teirmeacha, agus ailt miotail neamhfheiriúla éadroma laistigh den acmhainn gearrtha sonraithe.

Monaróir & Tacaíocht

Tá Shandong Lebulang Precision Machinery Co., Ltd., ag feidhmiú mar Lebulang Machine, tar éis trealamh próiseála alúmanaim a tháirgeadh ag a mhonarcha Jinan, an tSín ó 1996. AnMeaisín Gearradh Próifíl Alúmanam Chonaic Miter Ceann Dúbailte Leath-uathoibríocha sholáthraítear go díreach ón monarcha le deimhniú CE agus ISO. Clúdaíonn bharántas bliana an príomh-struchtúr. Tá tacaíocht theicniúil iargúlta, físeáin oibríochta, agus lámhleabhar Béarla san áireamh. Déantar páirteanna breise a stocáil le haghaidh seolta. Is féidir roghanna voltais, fad gearrtha, agus clampála a shaincheapadh tráth an ordaithe.

CCanna

C1: Cad iad na cineálacha próifílí is féidir an chonaic seo a ghearradh?

A: Gearrann sé próifílí alúmanaim suas le 350 mm ar leithead agus 150 mm ar airde, lena n-áirítear barraí soladacha, easbhrúiteáin log, agus próifílí briseadh teirmeacha. Tá sé oiriúnach freisin do mhiotail neamhfheiriúla éadroma agus roinnt próifílí PVC.

C2: An féidir uillinneacha cumaisc a ghearradh?

A: Tá. Déanann an meaisín gearradh uillinn cumaisc déthoiseach, leis an uillinn chothrománach inchoigeartaithe ó 45 ° go 135 ° agus an uillinn ingearach ó 45 ° go 90 °.

C3: Cad é an cruinneas gearrtha?

A: Is é ±0.2 mm an lamháltas fad a aimsiú arís, agus tá lamháltas uillinn gearrtha ±5 ′ faoi choinníollacha oibriúcháin caighdeánacha le lanna coinnithe i gceart.

C4: An bhfuil an ceann ceart suite uathoibríoch?

A: Tá. Gluaiseann an ceann ceart go huathoibríoch feadh an treoir líneach go dtí an suíomh cláraithe tríd an gcóras CNC cúig-ais. Téann an t-oibreoir isteach an fad atá ag teastáil ar an bpainéal rialaithe.

C5: Cad é an chainníocht íosta ordú agus an t-am seachadta?

A: Is é an cainníocht íosta ordú ná sraith amháin. De ghnáth is é an t-am seachadta caighdeánach 15-25 lá oibre tar éis éarlais a fháil, ag brath ar an sceideal táirgeachta reatha.
