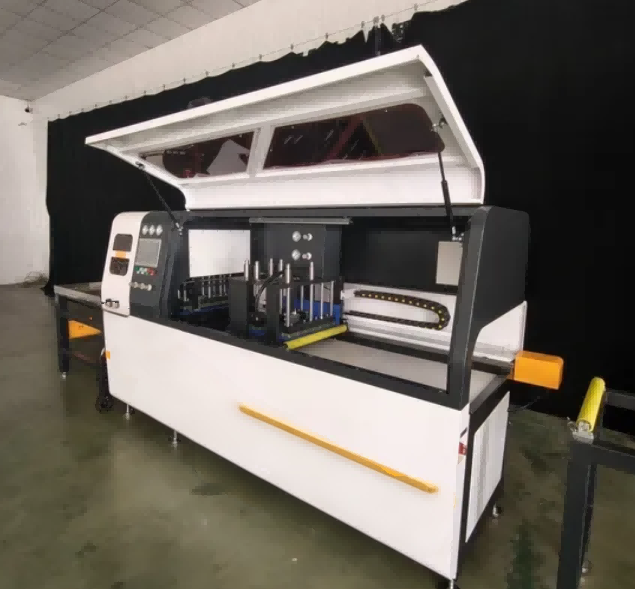

Chonaic Ciorclán CNC Ard-Cruinneas le haghaidh Próifílí Alúmanam Tionscail

Sonraíochtaí Teicniúla

Conas a Oibríonn an Sábha

Tá anChonaic Ciorclán CNC le haghaidh Próifílí Alúmanam Tionscailoibríonn sé le hais bheathaithe servo-tiomáinte a shuíonn an phróifíl faoin lann chonaic de réir an fhad a iontráladh ar an scáileán tadhaill. Luchtaíonn an t-oibreoir an t-easbhrúite alúmanaim ar an tábla sorcóir ionchuir, roghnaíonn sé an clár gearrtha ón gcuimhne nó cuireann sé toisí nua isteach, agus tosaíonn sé an timthriall. Gabhann teanntáin aeroibrithe ó threoracha ingearacha agus cothrománacha chun an phróifíl a choinneáil i gcoinne na stadanna tagartha. Téann an ceann chonaic, atá feistithe le sorcóir taise-leachtach gás, síos tríd an ábhar le ráta beatha rialaithe chun gearradh cearnach gan burr a tháirgeadh. Fuaraíonn spraeála sreabhach gearrtha atomized an lann agus an píosa oibre le linn an ghearrtha. Tar éis don lann tarraingt siar, scaoileann na teanntáin agus cuireann an servo feed an próifíl ar aghaidh go dtí an chéad suíomh gearrtha eile. Gearrtar an chumraíocht chaighdeánach ag 90° agus ±45°. Leis an modúl uillinn CNC roghnach, rothlaíonn an ceann chonaic go dtí aon uillinn idir 22.5 ° agus 157.5 ° faoi rialú cláir.

Príomhghnéithe

±0.1 mm Cruinneas Gearrtha – Cinntíonn beathú servo-rialaithe in-atrialltacht eisceachtúil.

Timthriall Uathoibríoch go hiomlán - Uathlódáil, clampáil, gearradh agus díluchtú comhtháite.

Fráma Dualgas Trom - Laghdaíonn struchtúr cruach táthaithe faoi strus-strus an creathadh agus leathnaíonn sé saol an lann.

Gearradh Gan Burr - Laghdaíonn luas lann optamaithe agus córas fuaraithe ceo an iar-phróiseáil.

Gearradh Uillinn Solúbtha - Caighdeánach 45 ° / 90 °; uillinneacha saincheaptha ar fáil arna iarraidh sin.

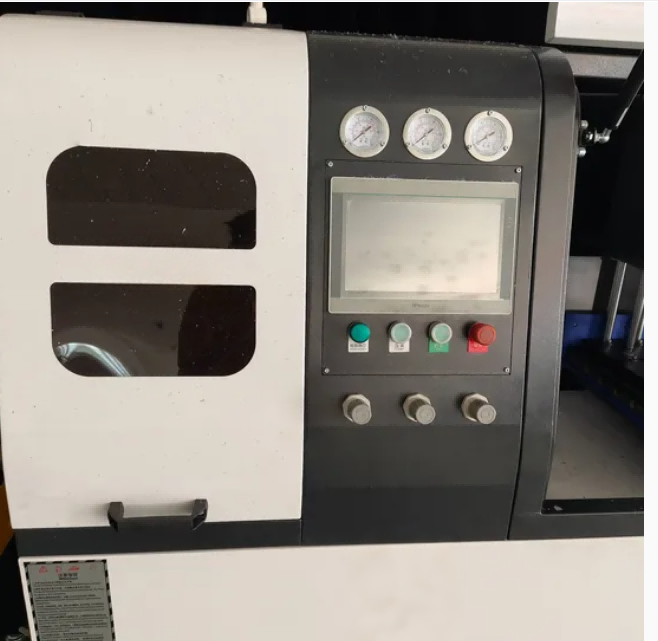

Comhéadan CNC Éasca le húsáid - Scáileán tadhaill iomasach HMI le haghaidh socrú tapa agus oiliúint íosta.

Sábháilteacht ar Thús - Cosaint faoi iamh go hiomlán le comhghlasáil sábháilteachta agus comh-aireachta leictreach CE-chomhlíontach

Cásanna Feidhmchláir

Próifílí fuinneoige agus dorais alúmanaim

Córais imbhalla agus aghaidh

Gearradh fráma painéil gréine

Easbhrúiteáin alúmanaim tionsclaíocha

Idirthuras iarnróid agus páirteanna alúmanam feithicleach

Próifílí troscán agus doirteal teasa

Chonaic Ciorclán CNC le haghaidh Próifílí Alúmanam Tionscail Modúil Uasghrádaithe Roghnacha

1. Struchtúr gearrtha eireaball nialasach (eireaball iarmharach ≤5mm, úsáid ard ábhair)
2. Líne iompair sorcóir luchtaithe agus díluchtaithe uathoibríoch le haghaidh próifílí 6m ar fhad
3. Modúl gearrtha uillinn treallach CNC (22.5 ° - - 157.5 °)
4. Bailitheoir deannaigh stórála sliseanna cumas mór
5. Modúl ciandiagnóis ar líne & staitisticí sonraí IoT
6. Bundle daingneán clampála sioncrónach ilphíosa
7. Taisteal beathaithe leathnaithe saincheaptha suas le 12000mm

Próiseas Oibre

Uathlódáil - Lódáiltear próifílí trí iompróir sorcóir nó lódóir uathoibríoch.

Suíomh Beachtais - Cinntíonn beathú servo-tiomáinte fad gearrtha beacht.

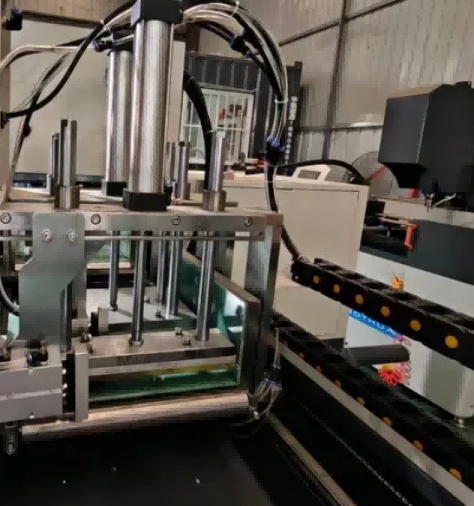

Clampáil Slán – Coinníonn teanntáin aeroibrithe/hiodrálacha próifílí go daingean.

Gearradh Ardluais - déanann ceann sábhála CNC-rialaithe gearrthacha glan cruinn.

Baint & Fuarú Sliseanna - Coinníonn fuaraithe comhtháite agus iompróir sliseanna an spás oibre glan

CCanna

Cad iad na próifílí is féidir leis an chonaic CNC seo a ghearradh?

A: Tá sé deartha le haghaidh próifílí alúmanam tionsclaíocha, lena n-áirítear codanna fuinneoige / dorais, imbhallaí, agus frámaí gréine. Tá réitigh saincheaptha ar fáil le haghaidh easbhrúiteáin níos mó.

C2: An bhfuil an meaisín go hiomlán uathoibríoch?

A: Tá. Tacaíonn sé le beathú uathoibríoch, clampáil, gearradh, agus díluchtú, a éilíonn ach oibreoir amháin.

C3: An féidir é a ghearradh ar uillinneacha seachas 90 °?

A: Tá. Tacaíonn samhlacha caighdeánacha 45 ° agus 90 °; tá gearradh uillinn saincheaptha ar fáil arna iarraidh sin.

C4: Cad é an cruinneas gearrtha?

A: Is é an cruinneas beathú ± 0.1 mm, rud a chinntíonn atrialltacht ard le haghaidh táirgeadh mais.
