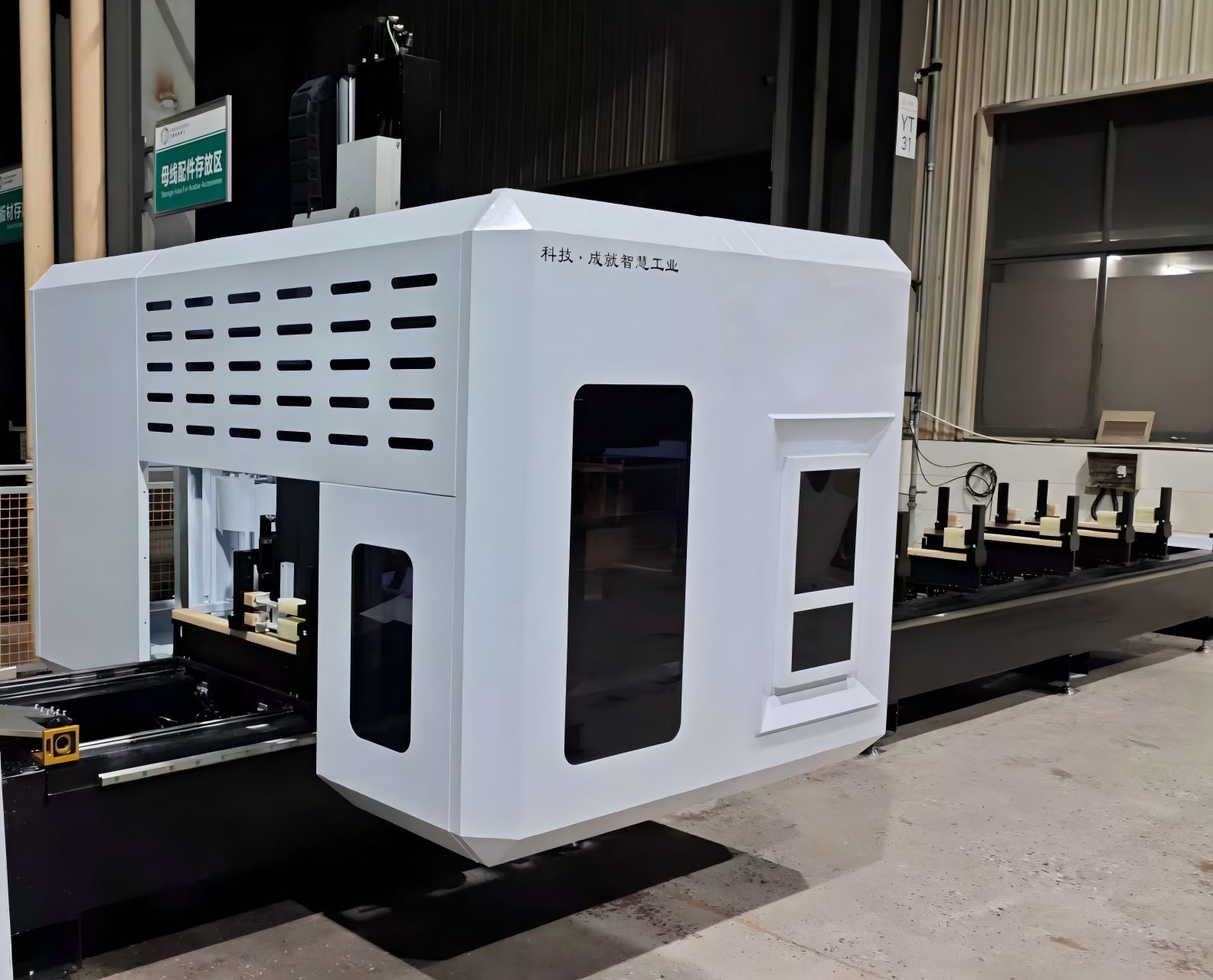

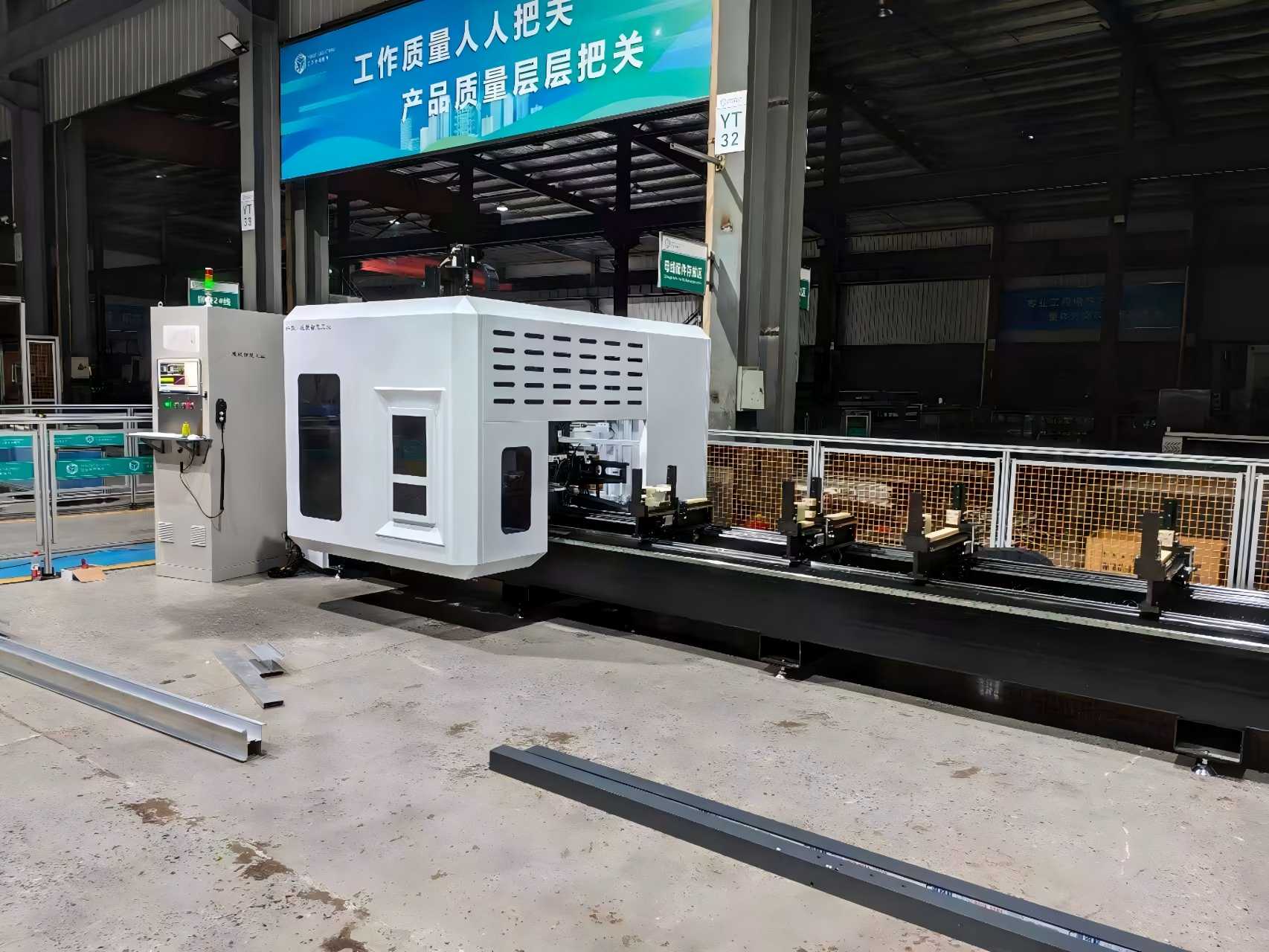

Ionad Meaisínithe Gantry 5-Ais Ardluais le haghaidh Déantúsaíocht Balla Cuirtín

Tá ár Lárionad Meaisínithe Gantry 5-Ais Ard-Rigidity saintógtha don tionscal imbhalla ailtireachta agus aghaidh. Tá sé ar fheabhas maidir le próifílí alúmanam mórfhormáide a mheaisíniú, painéil imbhalla aonadaithe, agus céimseata casta le cruinneas suite ± 0.05mm. Deartha do mhuilleoireacht ardluais, druileáil, cnagadh agus gearradh, feabhsaíonn sé go mór éifeachtacht déantúsaíochta agus cáilíocht dromchla níos fearr á chinntiú. CE deimhnithe le tacaíocht chuimsitheach iar-díolacháin.

Príomhghnéithe

• Meaisínithe Comhuaineach 5-Ais - Ideal le haghaidh céimseataí casta aghaidhe agus comhrianta 3D.

  Struchtúr Gantry ar Dhleacht Trom - Ard-rigidity agus taiseadh creathadh den scoth le haghaidh cruinneas fadtéarmach.

  Limistéar Meaisínithe Formáid Mhór - Tacaíonn sé le painéil imbhalla ró-mhór, mulliúin, agus trasnáin.

  Fearsaid Ardluais - Optamaithe le haghaidh meaisínithe próifíl alúmanaim agus cruach.

  Athróir Uirlis Uathoibríoch (ATC) – Laghdaíonn sé aga neamhfhónaimh agus feabhsaíonn sé táirgiúlacht.

  Córas CNC atá éasca le húsáid - Ag luí le bogearraí príomhshrutha CAD/CAM.

  Cumraíocht Inoiriúnaithe - Réitigh OEM/ODM ar fáil do chonraitheoirí domhanda.




Sonraíochtaí Teicniúla

Conas a Oibríonn sé

Ionchur CAD / CAM

Múnlaítear an painéal imbhalla nó próifíl alúmanaim den chéad uair i CAD (LogiKal, SchüCal, SolidWorks, etc.).

Tiontaíonn bogearraí CAM an tsamhail 3D ina chosáin uirlisí agus ina gcód G, lena n-áirítear uillinneacha gearrtha, rátaí beathaithe, luas fearsaide, agus seicheamh athraithe uirlisí.

2. Clamp an workpiece

Socraítear próifílí imbhalla fada alúmanaim / cruach nó painéil mhóra aghaidhe ar an leaba meaisín ag baint úsáide as teanntáin shochorraithe CNC-rialaithe.

Na teanntáin suíomh uathoibríoch chun imbhuailtí a sheachaint agus an chuid a shealbhú gan dífhoirmiú.

3. Bogann struchtúr gantry i X / Y

Úsáideann an meaisín droichead de chineál droichead:

X-ais = bogann droichid feadh fad na próifíle/an phainéil

Y-ais = bogann ceann meaisínithe trasna an leithead

Z-ais = bogann fhearsaid suas/síos

Tugann sé seo limistéar oibre mór oscailte do chodanna imbhalla ró-mhór.

4. Tiontaíonn dhá ais rothlach an fhearsaid

Chomh maith le X/Y/Z, tá:

A-ais = tilt timpeall X

C-ais = rothlaigh timpeall Z

(nó B/C ag brath ar dhearadh an chinn)

Mar sin is féidir leis an fhearsaid miter cumaisc, poill draenála uillinneacha, comhrianta aghaidh 3D, agus gnéithe taobh a ghearradh gan an chuid a dhíchlampáil.

5. Gearradh comhuaineach 5-ais

Tiomáineann an rialtóir CNC aiseanna líneacha + rothlacha le chéile.

Fanann an uirlis ag an uillinn is fearr leis an dromchla → bailchríoch níos míne, níos lú comhrá, gan aon athshocrú.

Oibríochtaí tipiciúla i socrú amháin:

Deireadh muilleoireacht

Druileáil / cnagadh

Grooving

Gearradh miter

Chonaic gearradh lann

Muilleoireacht chomhrianach 3D le haghaidh aghaidheanna casta

6. Athrú uirlis uathoibríoch

Stóráiltear uirlisí in iris (druileanna, muilte deiridh, sconnaí, lanna chonaic).

Malartaíonn an ATC uirlisí go huathoibríoch le linn an chláir, mar sin is féidir próifíl imbhalla amháin a mheaisíniú go hiomlán gan idirghabháil oibreora.

7. In-phróiseas seiceáil & aschur

Seiceálann tóireadóirí/ionchódóirí suíomh agus riocht na huirlise.

Déanann an CNC cúiteamh as diallais i bhfíor-am.

Toradh: mullion imbhalla críochnaithe, transom, nó facade painéal le cruinn poill, grooves, agus uillinneacha casta - réidh le haghaidh tionól.

Scóip Príomhiarratais

Feidhmchláir tipiciúla le haghaidh anIonad Meaisínithe Gantry 5-Ais le haghaidh Balla Cuirtíncuir san áireamh:

1. Frámaí imbhalla alúmanaim aonadaithe foirgneamh ard-ardú
2. Easbhrúiteáin aghaidh gloine fráma ceilte agus fráma nochta
3. Ailt cúinne an imbhalla agus próifílí facade cruth speisialta
4. Seomra gréine, spéirléasacha, agus próifílí móra fuinneoige agus dorais alúmanaim
5. Lúibíní tacaíochta alúmanaim imbhalla gloine pointe-thacaithe
6. Facade alúmanam tionsclaíoch agus próifílí balla cruach maisiúil
7. Próifílí alúmanaim éadroma aeraspáis (comhoiriúnach don trastionscal)

Amhábhair oiriúnacha: 6063 cóimhiotal alúmanaim, easbhrúiteáin chua, alúmanam soladach, cruach ballaí tanaí, próifílí ailtireachta PVC.

Cásanna Feidhmchláir

Táirgeadh Balla Cuirtín Aontaithe

Painéil Facade Ailtireachta

Muileanna Alúmanam agus Transoms

Céimseata Imbhalla Coimpléasc

Meaisínithe Groove Balla Cuirtín Gloine

Frámaí Struchtúrtha Balla Cuirtín Cruach
